單層環(huán)氧粉末防腐鋼管
添加時間：2019-09-12???點擊數(shù)：964
環(huán)氧粉末是一種熱固性、無毒涂料，固化后形成高分子量交聯(lián)結(jié)構(gòu)涂層，具有優(yōu)良的化學防腐性能和較高的機械性能，尤其耐磨性和附著力*佳。該涂料為100%固體，無溶劑，無污染，粉末利用率可達95%以上，是埋地鋼質(zhì)管道的優(yōu)質(zhì)防腐涂料，適用于各種腐蝕介質(zhì)環(huán)境下的油、氣及化工管道內(nèi)外壁的防腐，以及市政、環(huán)保、建筑等行業(yè)的金屬制品的內(nèi)外壁涂敷。

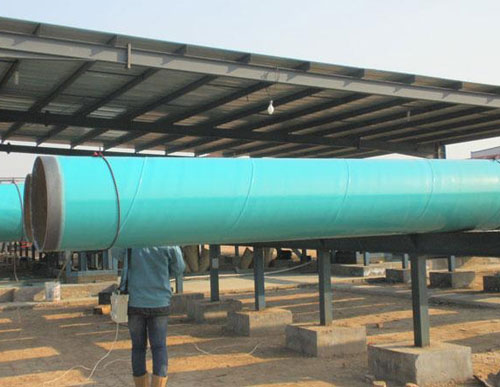

環(huán)氧粉末防腐鋼管特性：
固化速度快，固化時間短，涂裝效率高，適合于流水作業(yè)。
優(yōu)異的機械物理性能。
優(yōu)異的耐腐蝕性能，耐酸、堿、鹽、油、水等。
能夠在較大溫度范圍內(nèi)起到長效持久的防腐效果。
涂層符合標準SY/T0315-97及CAN/CSA-Z245.20-98的技術(shù)要求。
環(huán)氧粉末防腐鋼管施工說明：
涂裝方法：40~120KV高壓靜電噴涂。
建議膜厚：普通級300~400um,加強級400~500um。
理論用量：普通級0.42~0.56kg/m2加強級0.56~0.70kg/m2
表面處理：噴砂或拋丸除銹達Sa2.5級以上，錨紋深度50~80um。
工件預(yù)熱：一般采用中頻加熱，工件溫度控制在220℃~240℃范圍內(nèi)，不得超過260℃。
噴涂施工：調(diào)節(jié)噴槍及工件，使涂膜達到指定厚度。
淬火時間：230℃時，從噴涂至淬火時間不得少于90s
涂層冷卻：冷卻降溫至95℃以下，進行表面檢驗。
修補漏點：檢測出漏點后，進行粗糙處理，然后使用我公司液體環(huán)氧重防腐涂料SLH07進行修補。
本粉末涂料產(chǎn)品涂敷于預(yù)熱的工件之上，利用余熱固化，一般不需要后期烘烤。但在工件壁太薄或者外界氣溫過低的情況下，需要考慮額外加熱固化。
環(huán)氧粉末防腐鋼管儲運說明：
在低于30℃，65%的相對濕度下密閉儲存，可保證一年。建議在更低的溫度和濕度條件下儲存，溫度超過35℃應(yīng)采取降溫措施。
使用后剩余部分必須重新封裝，以防止吸潮。
儲存和運輸時應(yīng)遠離火源和熱源，防止日曬和雨淋。
