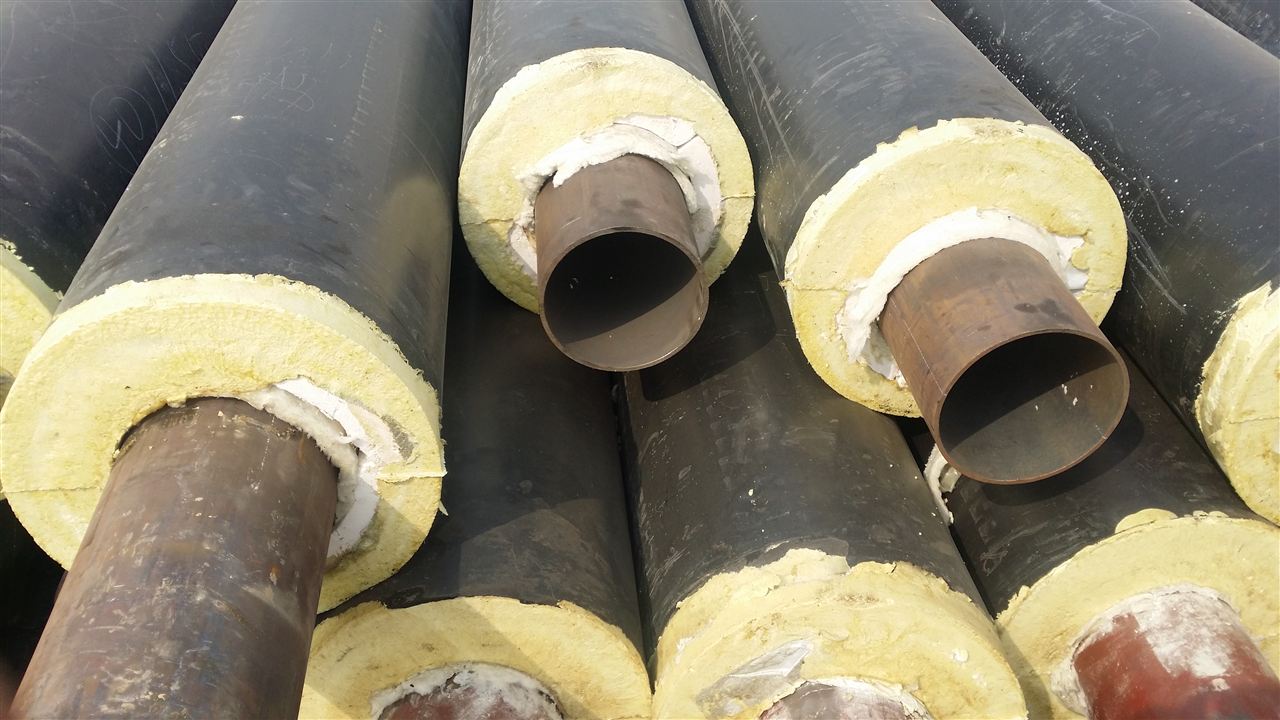

【聚氨酯發(fā)泡保溫鋼管】它的制作標(biāo)準(zhǔn)是怎樣的

　　1、聚氨酯發(fā)泡保溫鋼管泡沫體應(yīng)無(wú)污斑、無(wú)收縮分層開(kāi)裂現(xiàn)象。泡孔應(yīng)均勻細(xì)密，沿徑向測(cè)量的泡孔平均尺寸不應(yīng)大于0.5mm。泡沫的閉孔率不應(yīng)小于88%。泡沫應(yīng)均勻地充滿工作鋼管與外護(hù)管間的環(huán)形空間。按要求試驗(yàn)時(shí)，任一保溫層截面上空洞和氣泡的面積總和占整個(gè)截面面積的百分比不應(yīng)大于5%;單個(gè)空洞的任意方向尺寸應(yīng)不超過(guò)同一位置保溫層厚度的1/3。



　　2、聚氨酯發(fā)泡保溫鋼管保溫層任意位置的泡沫密度不應(yīng)小于60kg/m3。泡沫表面光潔，不粘不縮，泡孔均勻，無(wú)塌陷、開(kāi)裂。



　　3、聚氨酯發(fā)泡保溫鋼管保溫層取樣用以檢測(cè)泡沫結(jié)構(gòu)、泡沫密度、壓強(qiáng)強(qiáng)度、吸水率和導(dǎo)熱系數(shù)時(shí)，應(yīng)去除緊貼鋼管和外護(hù)的泡沫皮具，清除層厚度應(yīng)分別為5mm和3mm。每個(gè)測(cè)試項(xiàng)目所需試樣至少三個(gè)，試樣應(yīng)均勻分布在環(huán)形保溫層的同一截面上。



　　4、聚氨酯發(fā)泡保溫鋼管保溫層壓縮強(qiáng)度，保溫層泡沫徑向壓縮強(qiáng)度或徑向相對(duì)形變?yōu)?0%時(shí)的壓縮應(yīng)力不應(yīng)小于0.3MPa。
